在涂布生产中，“白点”作为典型的质量缺陷，不仅损害产品的外观品质，还会对产品性能产生严重影响，如降低锂电池的容量，或影响光学膜的透光性。

本文将从材料、工艺、设备及环境等关键因素出发，深入剖析白点缺陷的形成机理，并提出解决对策和建议，以期为涂布行业的技术人员提供参考。

白点是指涂布后涂层表面出现的不规则白色或浅色斑点，具有形态多样、大小不一、零散或密集分布的特点。该缺陷不仅是外观问题，还反映出涂层物理结构（连续性、致密性）的破坏与化学组分分布的失衡。

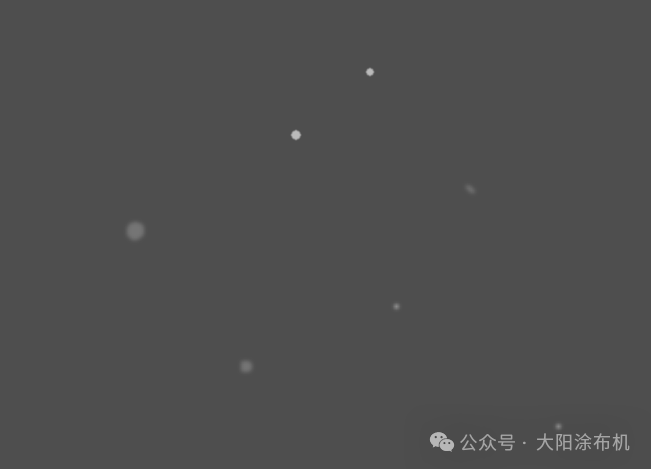

白点缺陷示意图

白点成因复杂，涉及基材、涂布液、工艺、设备及环境等多个维度。系统性了解可能的成因是提升涂层质量的关键。

清洁度不足：

基材表面残留的油污、灰尘或金属碎屑等会阻碍涂布液均匀润湿，成为异物核心，导致涂层在干燥时局部凸起或开裂，形成白点。

对策：加强基材清洗与预处理。

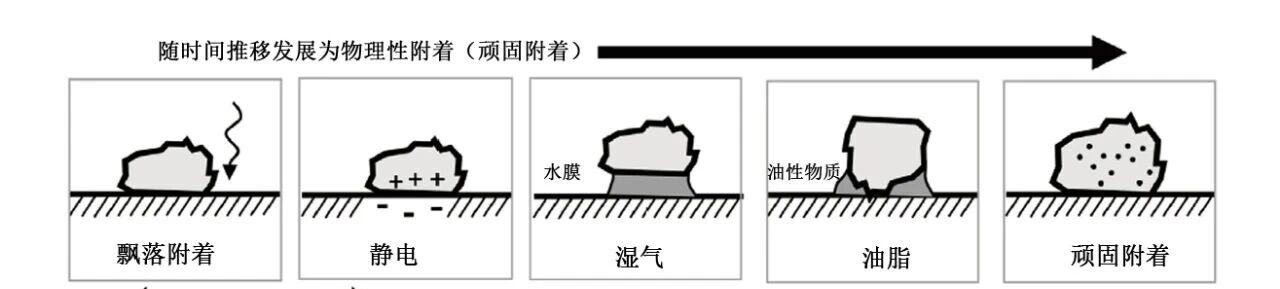

基材清洁度不足的表现示意图

表面缺陷：

基材的凹坑、划痕、针孔等缺陷使涂布液填充不足，干燥时收缩不均，造成涂层缺失并产生白点。

对策：与上游供应商加强联系，制定严格的来料检测及储存规范，避免损伤基材。

表面能过低：

基材表面能不足导致涂布液难以润湿，涂布液易回缩形成未覆盖区域，并产生白点。

对策：采用等离子处理技术等提高表面能，或采用匹配的底涂液。

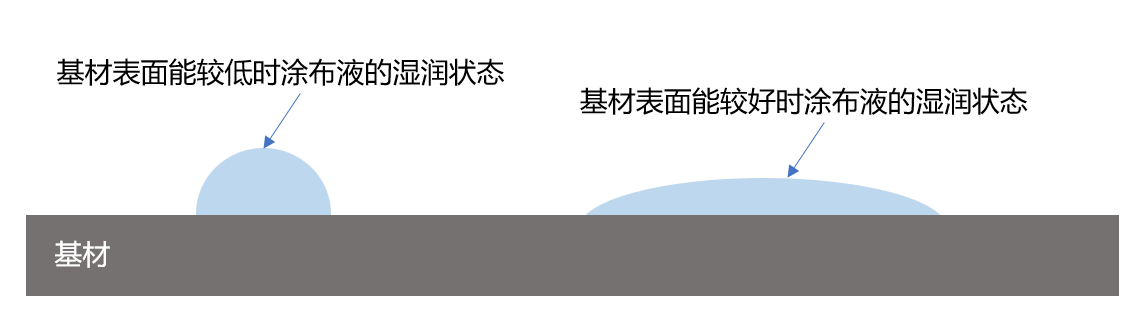

基材表面能不同时涂布液湿润状态示意图

不溶颗粒与杂质：

原料纯度不足，或管道中存有异物，导致涂布液中含有不溶颗粒与杂质，进而在涂层中形成异物凸起。

对策：加强过滤，并定期清洗管路及搅拌设备。

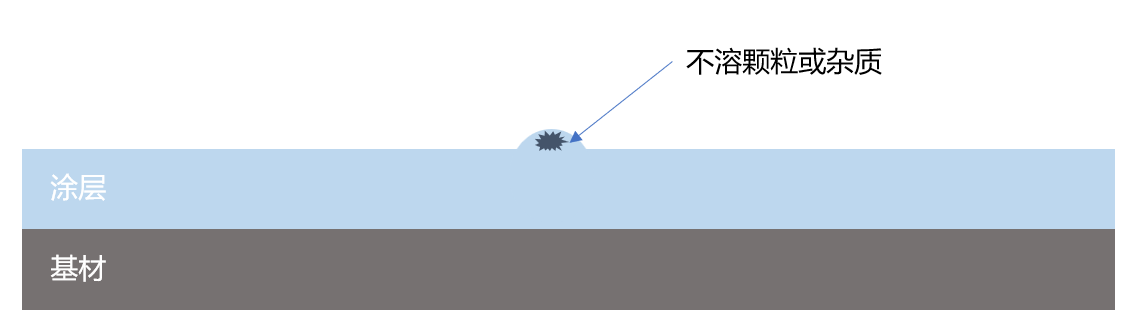

涂布液中含有不溶颗粒或杂志示意图

分散不良：

颜料或填料团聚导致涂层局部光学性质突变，光线散射呈现白点。

对策：优化搅拌工艺与分散剂体系，此外，涂布液应即用即配置，避免长时间储存。

涂布液分散不良的涂层表现示意图

气泡残留：搅拌混入空气或溶剂挥发产生气泡，破裂后在涂层中留下针孔状白点。

对策：改进搅拌方式，结合消泡剂与真空脱泡，配合使用高沸点溶剂，适当控制蒸发速度。

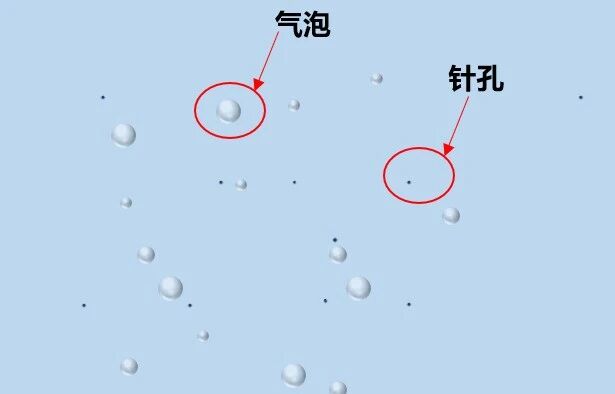

涂布液中存在气泡残留的涂层表现示意图

干燥速率失控：

温度过高或风速过大引起表层快速结皮，导致内部溶剂无法逸出，形成火山口状白点或裂纹。

对策：采用梯度干燥工艺，精确控制温度曲线。

涂布参数不匹配：

速度、涂布量或辊筒间隙不当引发涂布液流动不均，产生条纹或边缘厚边白点。

对策：优化参数匹配，定期校准设备。

流平性不足：

流平时间不足或环境条件不适，导致涂层表面不平整，局部厚度差异导致白点。

对策：改善涂布液流变性，控制涂布速度与环境温湿度，引入低温干燥段并延长流平时间。

涂布头缺陷：

模头划伤、磨损、间隙不均等使涂布液分布异常，产生线性或周期性白点。

对策：定期检查磨损部件，并检查间隙。

传动系统振动：

电机、轴承等振动引发涂布速度波动或基材抖动，形成周期性缺陷。

对策：加强维护保养，选用高精度传动件。

设备清洁度不足：

涂布头、管道、背辊残留的干涸涂布液颗粒脱落，混入涂层形成随机白点。

对策：建立清洁标准作业程序，定期彻底清洗。

洁净度不足：

空气中尘埃粒子超标或人员操作不规范（如未穿戴无尘服）导致涂层或基材吸附异物。

对策：采用高效空气过滤器净化系统，规范人员防护。

湿度失控：

湿度过高使涂布液吸湿并影响流动，出现雾状白点。

对策：配置精密空调系统，维持环境在工艺窗口内。

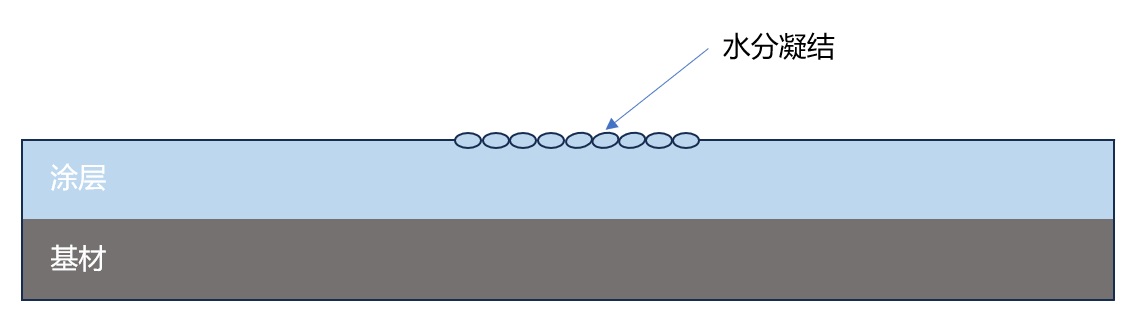

湿度失控时涂层表现示意图

外观观察：记录白点的形态（圆形、不规则、带尾巴）与分布（随机、周期性、固定位置）。

显微分析：使用显微镜、激光测厚仪或视觉检测系统等检测工具观察白点微观形貌。

凸起：多为颗粒杂质、团聚体或析出物。

凹陷（针孔）：多为气泡破裂或缩孔。

露底：多为基材润湿不良导致的缩孔。

成分分析：利用扫描电镜-能谱分析对白点进行元素分析。异常元素提示外来污染或添加剂析出；元素组成与涂层一致则可能是凝胶或团聚体。

对比验证：更换不同批次基材或涂布液，观察白点是否消失，判断问题来源。

过程排查：

检查供料系统：观察液槽液面是否有气泡，检查过滤器进出口压差，若压差过高提示滤芯堵塞、异物过多。

检查涂布单元：观察涂布头唇口有无干料堆积或异物附着。

检查干燥单元：检查烘箱过滤网是否堵塞或破损，有无冷凝水滴落轨迹。

检查环境：检测环境中颗粒物含量及分布是否满足洁净度要求。

模拟实验：在小规模实验中模拟生产工况，观察是否诱发出同样特征的白点。

根据根因分析结论，进行针对性整改：

若根源为“异物/不溶物”：升级过滤精度（如更换更高目数滤芯）；对管道、搅拌轴套等易藏污纳垢的死角进行彻底清洗；检查基材切边工序是否有碎屑掉落。

若根源为“气泡”：调整搅拌桨叶形状与线速度，避免高速剪切卷入空气；增加真空静置脱泡时间；检查涂布机供料管路密封性，防止泵送过程中吸入空气。

若根源为“干燥工艺”：降低烘区前段温度，增加后段温度，采用阶梯式升温；增加初始段热风循环湿度，减缓表干速度。

若根源为“基材润湿”：调整电晕或等离子处理功率和时间，并在处理后尽快涂布；在涂布液中添加润湿剂或调整溶剂配比以降低表面张力。

若根源为“设备状态”：研磨或更换受损模头唇口；检修涂布辊轴承，消除传动间隙；建立设备清洁台账，执行定期深度清洁。

现象：白点主要集中于极片边缘，呈连续条带状。

分析：模头设计导致边缘涂布液堆积（厚边），厚边区域在烘箱中因溶剂残留过多且受热剧烈，导致鼓泡破裂。

措施：调整垫片，减少供料；调整干燥曲线，在烘箱入口段采用低温慢速干燥。

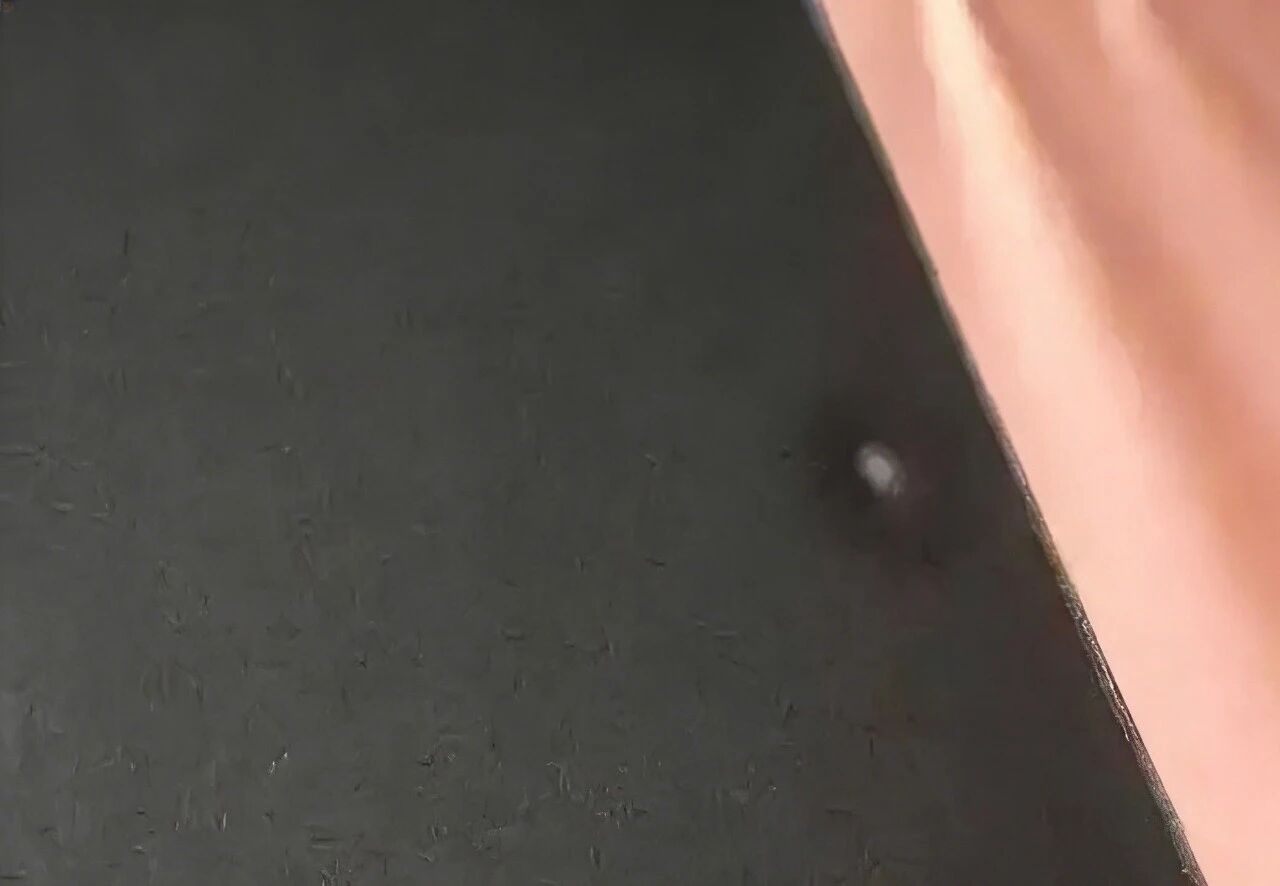

锂电池极片边缘密集白点示意图

（图片来源：绿能纤材）

表征：涂层透光率下降，呈微观均匀分布的雾状白点。

分析：涂布液中存在大量微米级气泡未被去除。

措施：延长涂布液真空脱泡时间，并优化搅拌桨位置防止漩涡卷入空气。

光学膜涂层雾状浑浊示意图

（图片来源：豆包AI生成）

涂布“白点”是典型的多因一果缺陷，本质上是涂层体系在物质、能量与界面相互作用下的失衡。高效解决白点问题，既依赖先进的检测设备进行精准定位，更需具备严密的系统工艺逻辑。建议企业建立缺陷分析与解决数据库，将每一次的排查经验转化为工艺控制标准，从而实现从被动整改到主动预防的跨越。
